Jak bezpiecznie wyzwolić wyłącznik nadprądowy

Fraza „wyzwolić wyłącznik” bywa rozumiana na trzy sposoby: jako ręczne wyłączenie obwodu w rozdzielnicy, jako test przyciskiem TEST albo jako samoczynne zadziałanie po usterce. To trzy różne sytuacje i każda znaczy co innego. Ten poradnik je rozdziela i pokazuje, co zrobić bezpiecznie, a czego nie robić nigdy. Przydaje się na przykład wtedy, gdy w wynajętym na urlop apartamencie lub domku musisz znaleźć wyłącznik właściwego obwodu.

Co znaczy „wyzwolić wyłącznik” i dlaczego warto to wiedzieć

Osoba, która szuka tej frazy, zwykle chce jednego z dwóch: po prostu odciąć prąd w jednym obwodzie albo sprawdzić, czy wyłącznik działa. Pierwsze to zwykłe przełączenie dźwigni na OFF i sprawdzenie, czy obwód stracił zasilanie. Drugie to osobny test funkcji ochronnej, który według ESFI wykonuje się przyciskiem TEST. Trzecia sytuacja to samoczynne zadziałanie, gdy wyłącznik sam odcina obwód po wykryciu problemu.

Rozróżnienie ma znaczenie praktyczne: samo wyłączenie dźwigni nie dowodzi, że wyłącznik zadziała przy realnej usterce. Na końcu tego poradnika znajdziesz też wyraźne ostrzeżenie, czego nie robić.

Terminy AFCI i GFCI pochodzą ze źródeł amerykańskich. Najkrócej: AFCI to wyłącznik reagujący na groźne łuki elektryczne, a GFCI chroni przed upływem prądu. W polskich rozdzielnicach często spotyka się wyłączniki różnicowoprądowe z przyciskiem testowym, dlatego zawsze sprawdź instrukcję swojego urządzenia.

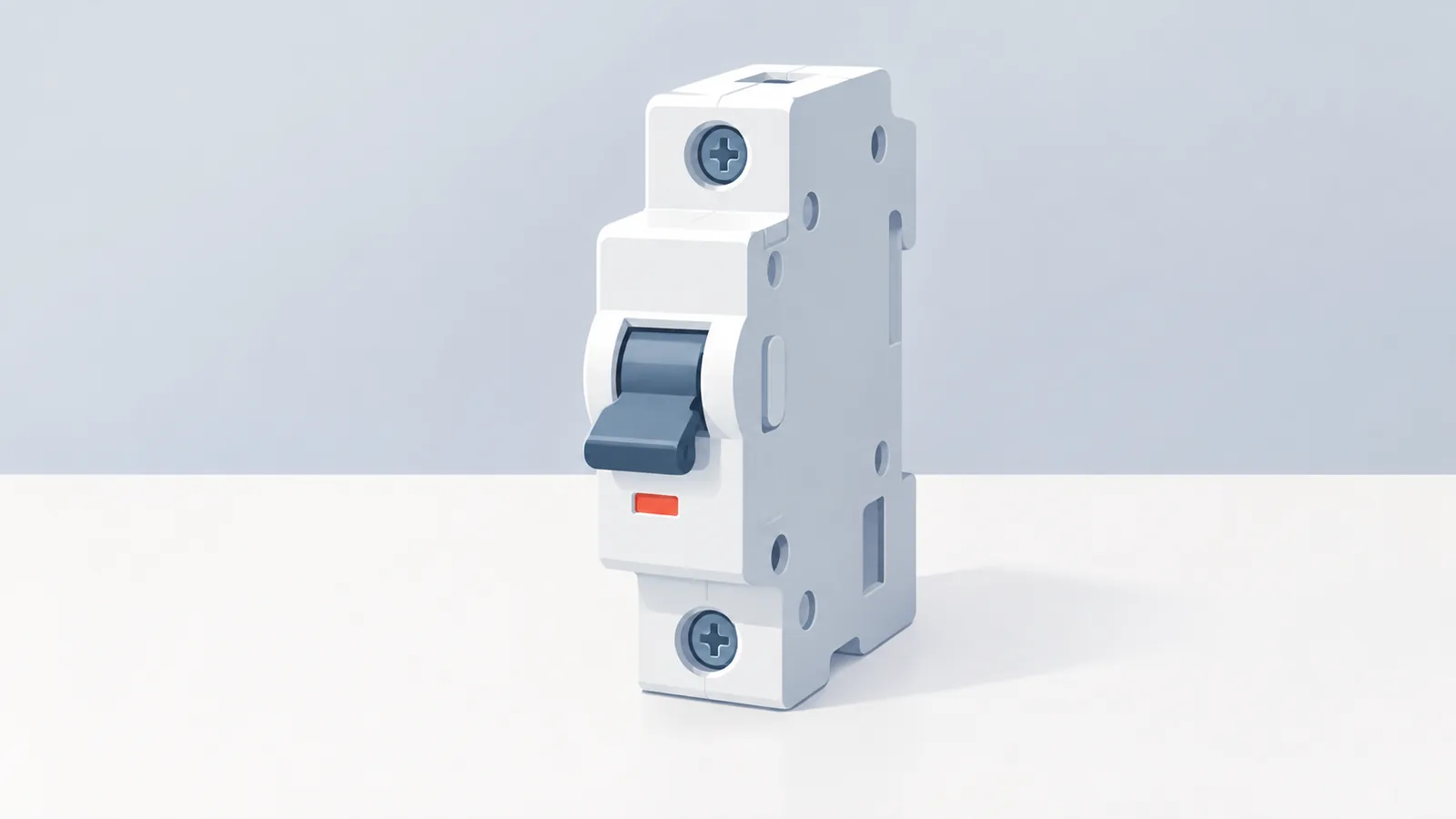

Jak działa wyłącznik nadprądowy

Według materiału szkoleniowego dla elektryków z Kolumbii Brytyjskiej urządzenie zabezpieczające przed nadprądem otwiera obwód, gdy prąd jest zbyt duży, i odłącza odbiornik od źródła zasilania. Wyłącznik może reagować zarówno na przeciążenie, jak i na duży prąd zwarciowy, a mechanizmem zadziałania może być reakcja cieplna lub magnetyczna.

Dla użytkownika wniosek jest prosty: wyłącznik ma chronić instalację, gdy w obwodzie dzieje się coś niebezpiecznego. Dlatego jego zadziałanie traktuj jako informację, a nie jako uciążliwość.

Ręczne wyłączenie a samoczynne zadziałanie

Przełączenie dźwigni to decyzja człowieka: odcinasz obwód, bo chcesz. Samoczynne zadziałanie to reakcja urządzenia na zjawisko w instalacji. Z kolei test przyciskiem TEST sprawdza, czy mechanizm ochronny w ogóle odpowiada. Poniższa tabela zestawia te trzy sytuacje.

Cecha	Ręczne wyłączenie dźwigni	Test przyciskiem TEST	Samoczynne zadziałanie
Cel	Odcięcie zasilania obwodu	Sprawdzenie funkcji ochronnej AFCI lub GFCI	Odcięcie obwodu po wykryciu problemu
Jak się to robi	Przełączasz dźwignię wyłącznika na OFF	Naciskasz przycisk TEST zgodnie z instrukcją urządzenia	Dzieje się samo, bez udziału człowieka
Co potwierdza	Że dany wyłącznik zasila dany obwód i że obwód można odciąć	Że zabezpieczenie odcina zasilanie po naciśnięciu TEST	Że w obwodzie wystąpiło zjawisko, na które wyłącznik zareagował
Czego nie potwierdza	Nie dowodzi, że wyłącznik zadziała przy prawdziwej usterce	Nie jest dowodem, że instalacja jest wolna od usterek	Nie mówi samo z siebie, jaka była przyczyna

Kiedy ręczne wyłączenie obwodu ma sens

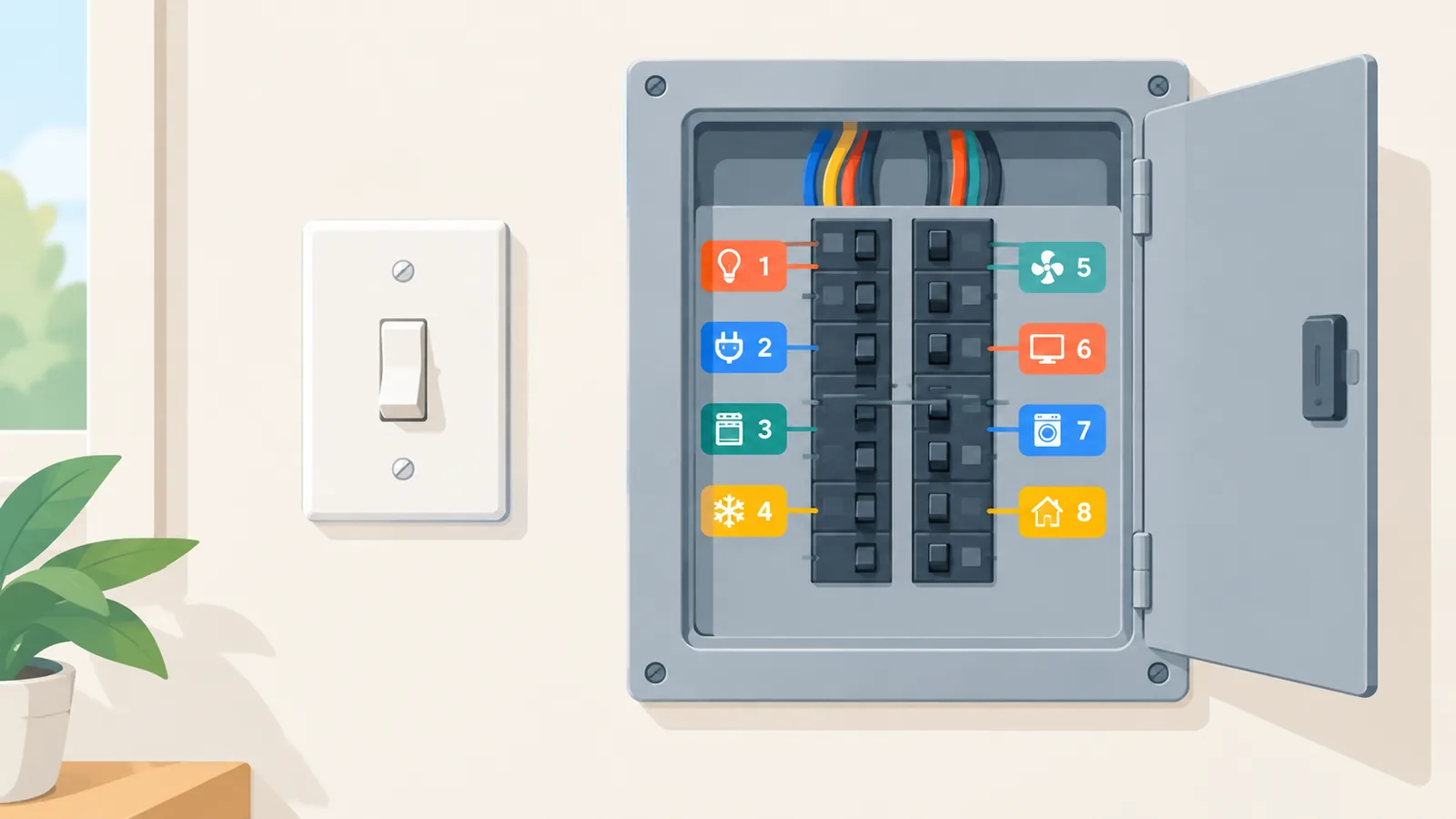

Ręczne wyłączenie przydaje się, gdy chcesz ustalić, który wyłącznik zasila które gniazda lub oświetlenie, albo gdy trzeba odciąć obwód z ostrożności. Metoda opisana w jednym ze źródeł jest prosta: włącz światło lub urządzenie w danym pomieszczeniu, w rozdzielnicy przełącz odpowiedni wyłącznik na OFF i sprawdź, czy obwód stracił zasilanie.

To także dobry moment, by opisać obwody w rozdzielnicy, jeśli to twoja instalacja. W wynajmowanym obiekcie na urlopie, gdy nie wiesz, który wyłącznik jest który, zapytaj właściciela lub zarządcę.

Jak bezpiecznie wyłączyć obwód krok po kroku

Przed podejściem do rozdzielnicy zadbaj o podstawy bezpieczeństwa:

• stój na suchej podłodze i miej suche ręce,
• zapewnij dobre oświetlenie i wolny dostęp do rozdzielnicy,
• włącz światło lub urządzenie w obwodzie, który chcesz sprawdzić,
• jednym wyraźnym ruchem przełącz odpowiednią dźwignię na OFF,
• sprawdź, czy światło lub urządzenie przestało działać.

Do samego przełączenia dźwigni nie potrzebujesz niczego poza dostępem do panelu. Nie dotykaj przewodów ani metalowych elementów wewnątrz rozdzielnicy. Pamiętaj też, że według ESFI sam fakt wyłączenia zasilania nie oznacza jeszcze bezpiecznej pracy przy instalacji (więcej w sekcji 10).

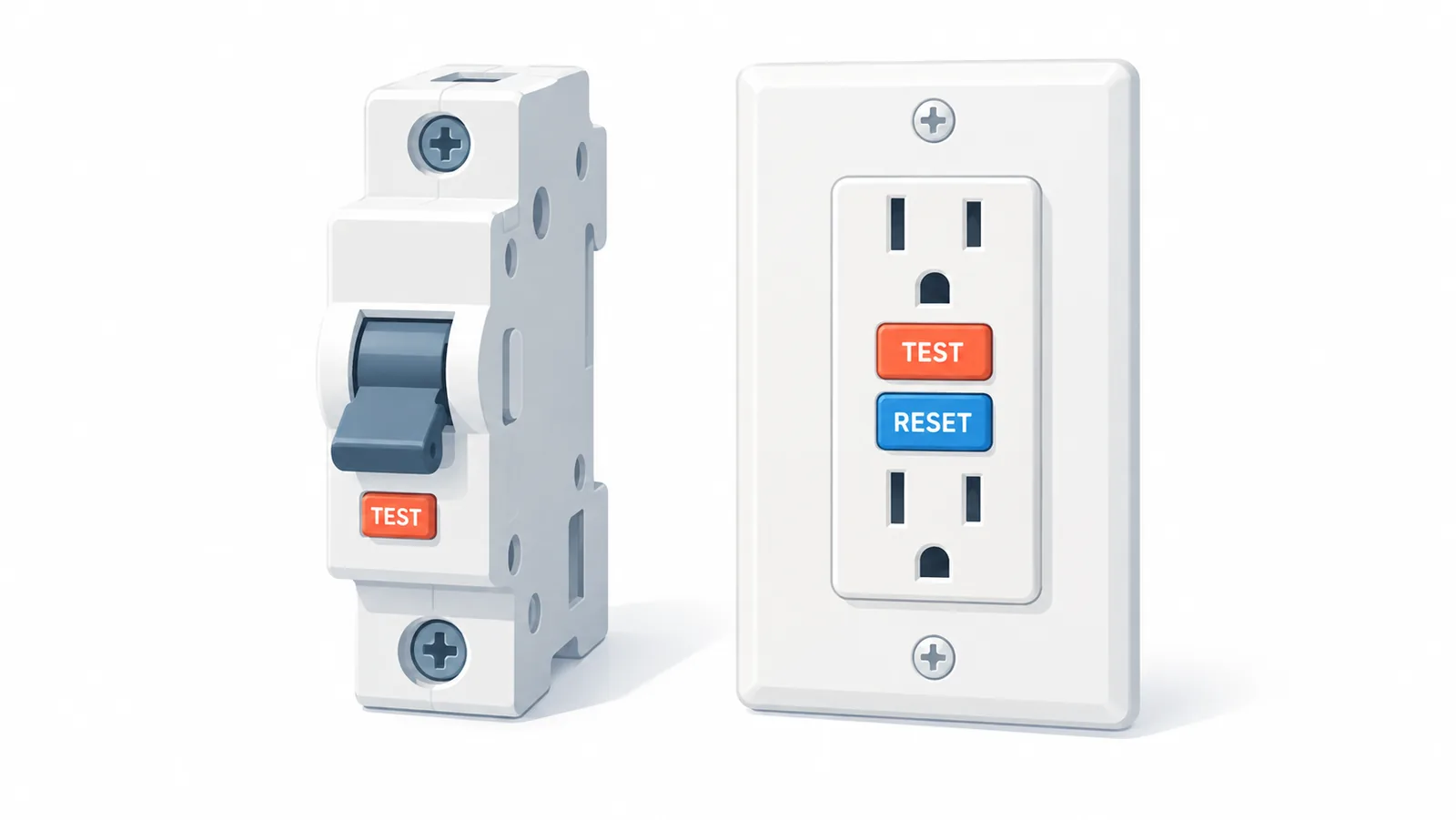

Przycisk TEST w wyłącznikach AFCI i GFCI

Przycisk TEST służy do sprawdzenia, czy zabezpieczenie odcina zasilanie. Według ESFI test AFCI wykonuje się przy włączonym zasilaniu: otwiera się drzwiczki panelu i, gdy wyłącznik jest w pozycji ON, naciska się przycisk TEST. Chodzi wyłącznie o otwarcie drzwiczek osłonowych, bez zdejmowania wewnętrznych osłon i bez dotykania przewodów. W cudzym lokalu lub przy braku pewności zapytaj właściciela albo elektryka.

W przypadku GFCI, czyli wyłącznika lub gniazdka, ESFI również wskazuje przycisk TEST i zaleca sprawdzenie, czy w trakcie testu zasilanie zostaje odcięte.

Jeśli po naciśnięciu TEST wyłącznik AFCI nie zadziała, ESFI zaleca zlecenie wymiany licencjonowanemu elektrykowi. Nie próbuj wymieniać go samodzielnie. Częstotliwość testowania określa instrukcja producenta urządzenia.

Pozycja dźwigni po zadziałaniu i ponowne załączenie

Według ESFI, w przypadku AFCI, po udanym teście dźwignia przechodzi w pozycję OFF lub TRIP. Ponowne załączenie polega na przesunięciu dźwigni najpierw do OFF, a potem do ON. W innych wyłącznikach zazwyczaj jest podobnie, ale sprawdź oznaczenia na obudowie i instrukcję urządzenia.

Jeśli wyłącznik zadziałał, a towarzyszy temu zapach spalenizny, odbarwienia, buczenie lub trzaski, nie włączaj go wielokrotnie. Wezwij elektryka.

Czego nie robić: zwarcie i przeciążenie „na próbę”

Nigdy nie wywołuj celowo zwarcia, zwarcia z ziemią ani przeciążenia, żeby „sprawdzić”, czy wyłącznik zadziała. Grozi to porażeniem prądem i pożarem. Wyłączenie dźwigni nie jest testem ochrony, a prawdziwy test funkcji ochronnej wykonuje się wyłącznie przyciskiem TEST, zgodnie z instrukcją urządzenia.

ESFI wskazuje też objawy przeciążenia, przy których trzeba zachować ostrożność: zapach spalenizny, odbarwione gniazda i łączniki oraz buczenie lub trzaski. Gdy je zauważysz, nie eksperymentuj z obwodem.

Wyłącznik zadziałał raz za razem: sygnały ostrzegawcze

ESFI traktuje częste zadziałania wyłącznika jako sygnał problemu w instalacji i zaleca kontrolę kwalifikowanego elektryka. Nie rozwiązuj problemu przez wielokrotne ponowne włączanie.

Zwróć uwagę na sygnały, które według ESFI towarzyszą przeciążeniu:

• zapach spalenizny,
• odbarwione gniazda i łączniki,
• buczenie lub trzaski w okolicy instalacji.

Jeśli coś takiego zauważysz, odłącz urządzenia od obwodu, jeśli możesz to zrobić bezpiecznie, i skontaktuj się z elektrykiem.

Przed pracą przy instalacji samo wyłączenie nie wystarcza

ESFI podkreśla, że przy pracach elektrycznych samo wyłączenie zasilania nie oznacza jeszcze bezpieczeństwa. Potrzebne są kwalifikacje, ocena ryzyka, zabezpieczenie przed ponownym załączeniem i sprawdzenie braku napięcia.

Jeśli nie masz uprawnień, ogranicz się do odcięcia obwodu dźwignią. Wszelkie prace w rozdzielnicy i przy przewodach zostaw elektrykowi.

Kiedy wezwać elektryka

Skontaktuj się z elektrykiem, gdy:

• wyłącznik AFCI nie zadziała po naciśnięciu przycisku TEST,
• wyłącznik zadziałał kilka razy z rzędu,
• widzisz objawy przegrzania: zapach spalenizny, odbarwienia, buczenie lub trzaski,
• masz wątpliwości, który wyłącznik zasila który obwód, a nie możesz tego bezpiecznie ustalić,
• chodzi o wymianę wyłącznika lub jakąkolwiek pracę w rozdzielnicy.

W wynajmowanym apartamencie lub domku najpierw powiadom właściciela albo zarządcę.

Najczęstsze pytania (FAQ)

Czy wyłączenie wyłącznika wystarczy, żeby sprawdzić jego działanie?

Nie. Przełączenie dźwigni na OFF odcina obwód, ale nie dowodzi, że wyłącznik zadziała przy prawdziwej usterce. Funkcję ochronną sprawdza się osobno, przyciskiem TEST w AFCI i GFCI.

Kiedy nacisnąć przycisk TEST?

Według ESFI AFCI testuje się przy włączonym wyłączniku, a GFCI (wyłącznik lub gniazdko) również przyciskiem TEST, sprawdzając, czy zasilanie zostaje odcięte. Termin i częstotliwość testów podaje instrukcja producenta urządzenia.

Jaka jest pozycja dźwigni po zadziałaniu?

Według ESFI, w przypadku AFCI, po udanym teście dźwignia przechodzi w pozycję OFF lub TRIP. W razie wątpliwości sprawdź oznaczenia na obudowie i instrukcję urządzenia.

Co zrobić, gdy wyłącznik zadziała wielokrotnie?

Nie włączaj go po raz kolejny w kółko. ESFI traktuje częste zadziałania jako sygnał problemu i zaleca kontrolę elektryka.

Czy mogę sprawdzić wyłącznik, wywołując zwarcie lub przeciążenie?

Nie. To niebezpieczne i grozi porażeniem oraz pożarem. Do testu służy przycisk TEST.

Podsumowując: każdy może bezpiecznie odciąć obwód dźwignią i sprawdzić efekt, a funkcję ochronną wyłączników AFCI i GFCI sprawdza się przyciskiem TEST zgodnie z instrukcją. Wszystko, co wykracza poza to, czyli prace w rozdzielnicy, wymiana wyłącznika i diagnozowanie częstych zadziałań, należy do elektryka.
